Sistem de sine Atlas
Sistemul Atlas este o soluție profesională concepută pentru a gestiona în siguranță cortine grele și mari și elemente de peisaj.

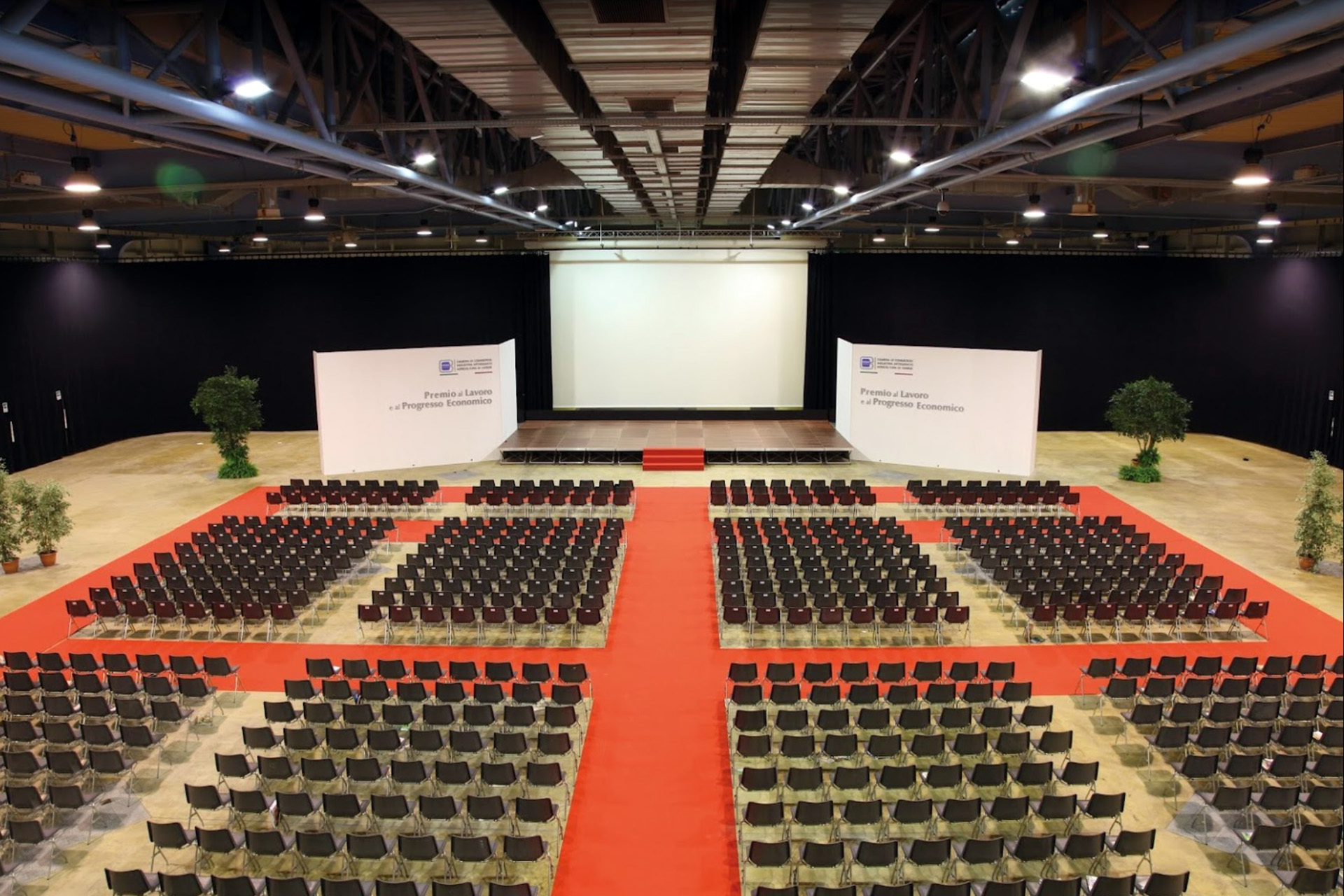

Acest sistem versatil este ideal pentru o gamă largă de contexte, inclusiv teatre, studiouri de televiziune, concerte, expoziții și multe altele.
Aplicațiile sale includ:

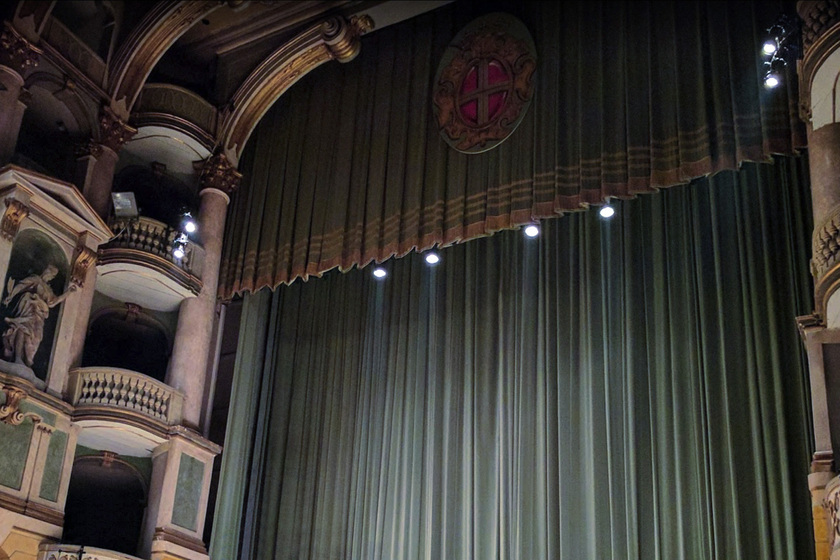

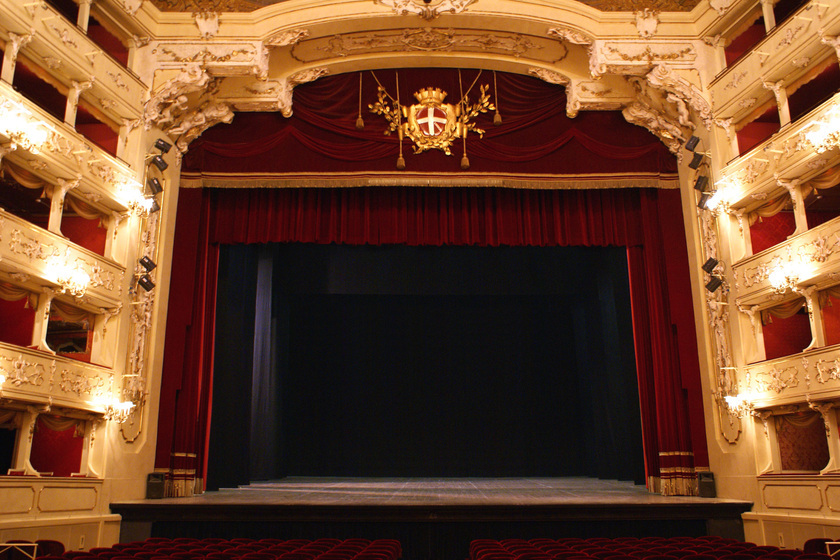

– pcortine mari de scena
– ciclorame
– elemente scenice
Material: profil de aluminiu extrudat
Greutate: 946 g/m
Lungime maxima sina : 600 cm
Raza minima curbura: 50cm

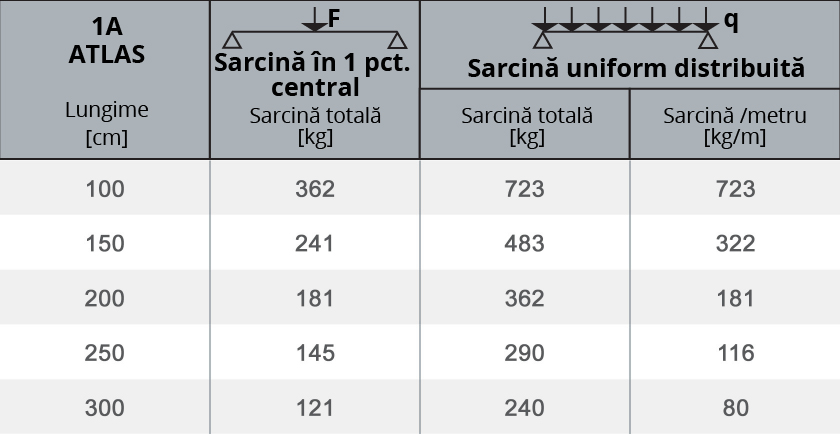

Sarcina de încarcare a rolelor
Sarcină de încarcare per rolă: 25 kg
Sarcină de încarcare per rolă: 50 kg
Sarcină de încarcare per rolă: 150 kg
Controlul miscarii si fixare
controlul miscarii
- prin tragere cu mana
- sistem cu manevra manuala cu franghie
- sistem motorizat cu franghie
optiuni de montare
- montare pe teava/truss
- montare pe tavan
- montare pe perete
- montare pe stanga de teatru
- suspendata cu cabluri
Configuratii
SINA DREAPTA CONTINUA CU DESCHIDERE LA MIJLOC
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor

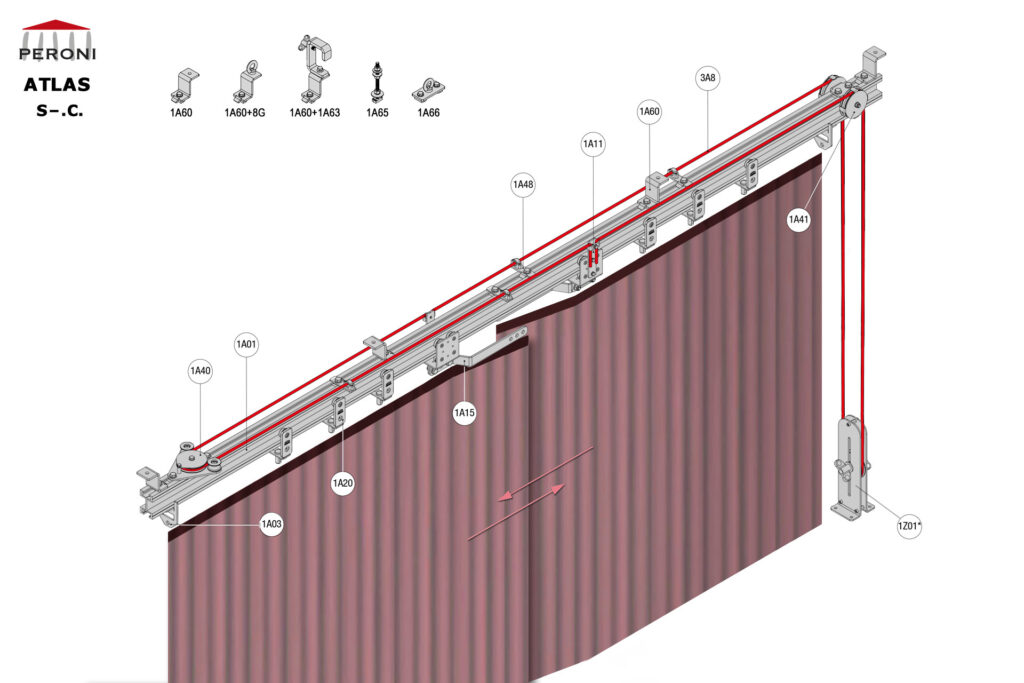

SINA DREAPTA SUPRAPUSA LA MIJLOC VAR.1
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
manevrare electrica cu motor 2DR2
SINA DREAPTA SUPRAPUSA LA MIJLOC VAR.2
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
manevrare electrica cu motor 2DR2
SINA DREAPTA CONTINUA CU DESCHIDERE INTR-O PARTE
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
manevrare electrica cu motor 2DR2
SINA CURBA CU DESCHIDERE LA MIJLOC
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
manevrare electrica cu motor 2DR2
SINA CURBA SUPRAPUSA LA MIJLOC
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
SINA CURBA CU DESCHIDERE INTR-O PARTE
manevrare manulala prin tragere cu mana
manevrare manuala cu franghie
manevrare electrica cu motor 2DR1
manevrare electrica cu motor 2DR2
Componente

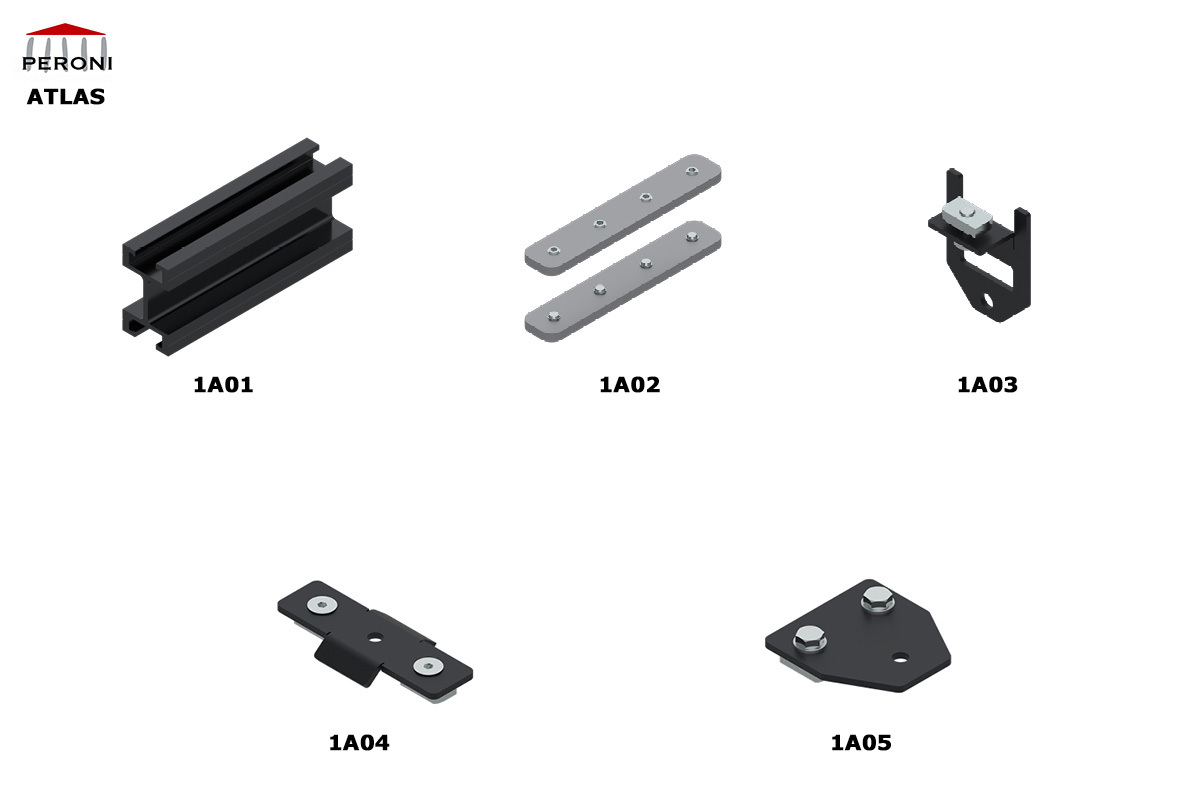

Track and components
1A01 – sina
1A02 – conectori sina
1A03 – capat sina
1A04 – Overlap bracket
1A05 – Offset fixing plate

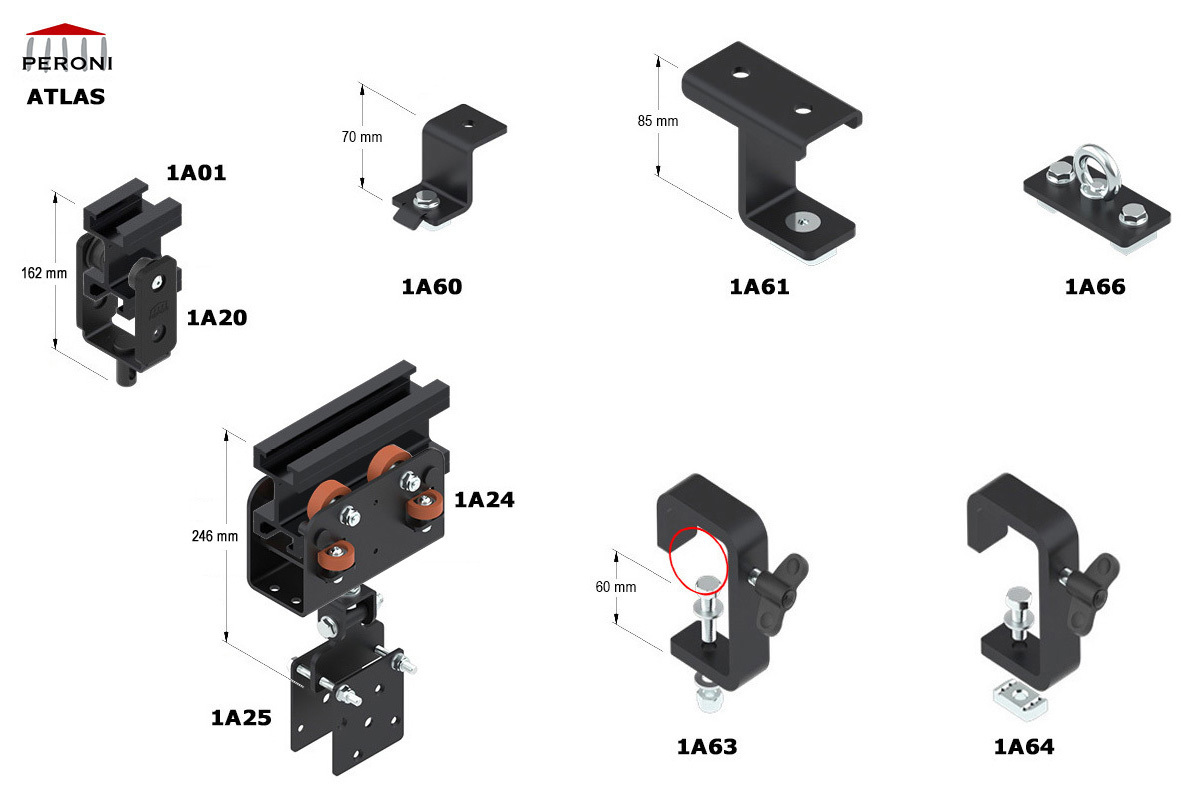

Suspension parts
1A60 – Suspension bracket
1A61 – Suspension bracket
1A66 – Suspension eyenut
1A63 – Hook clamp – Bracket fixing
1A64 – Hook clamp – Rail fixing
Suspension parts

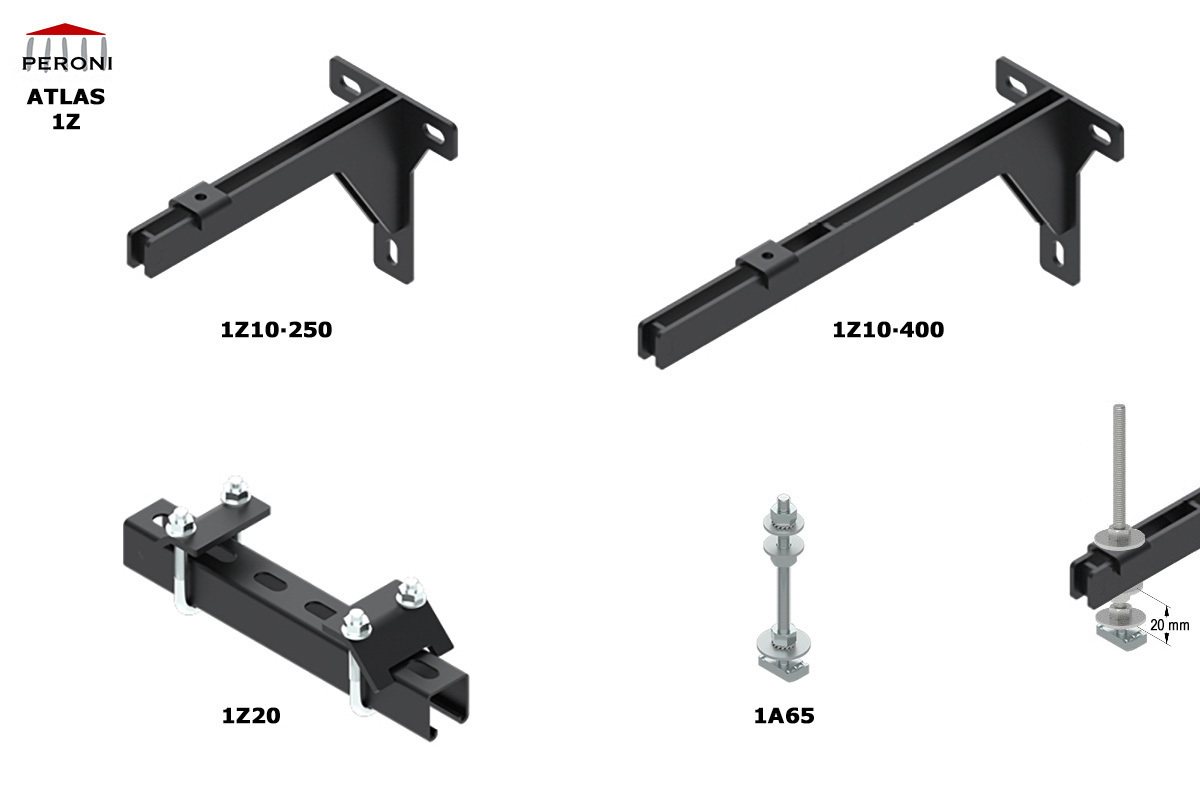

1Z10∙250 – Wall bracket 250 mm
1Z10∙400 – Wall bracket 400 mm
1Z20 – Beam clamp
1A65 – Studding bar 15 cm – track fixing

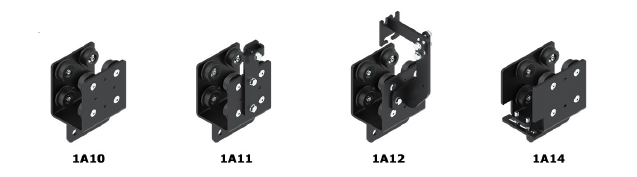

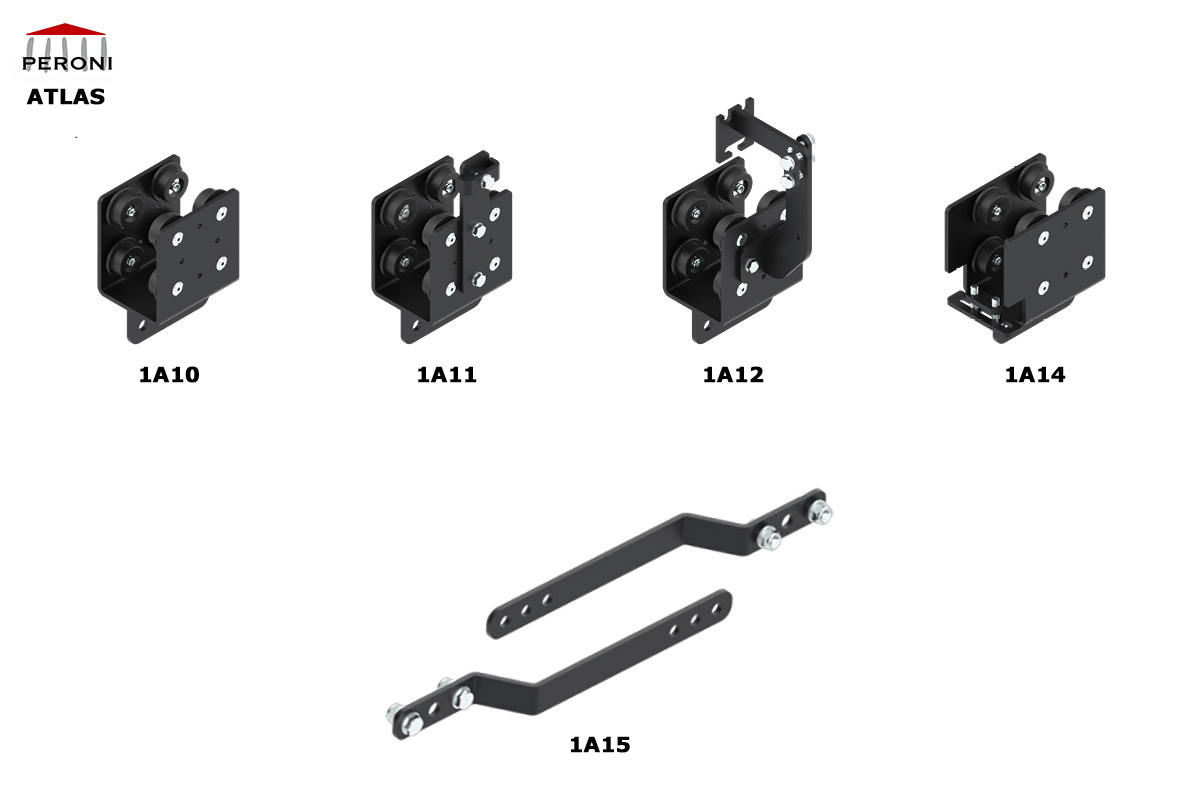

Master carriers
1A10 – Master carrier for walk along
1A11 – Master carrier for top cord offset
1A12 – Master carrier for top cord
1A14 – Master carrier for bottom cord
1A15 – Overlap arms kit (2 pieces)
1A71 – Top and bottom limit switch arm
1A74 – Top offset limit switch arm
Carriers
1A20 – 2-Wheel Runner
1A21 – 4-Wheel Runner
High load carriers
1A24 – Heavy duty carrier
1A24B – Arm for 1A24 top cord
1A24D – Rope clamp for 1A24 bottom cord
1A25 – Scenery attachment clamp
Pulleys
1A30 – Return pulley
1A31 – Head pulley
1A32 – Central cord pickup
1A33 – Offset return pulley
1A34 – Offset head pulley
1A35 – Line guide
Pulleys
1A40 – Return pulley
1A41 – Head pulleys
1A42 – Overlap cord guide
1A43 – Curve cord guide
1A44 – Head pulley aligner
1A48 – Offset line guide
1A72 – Guide for limit switch

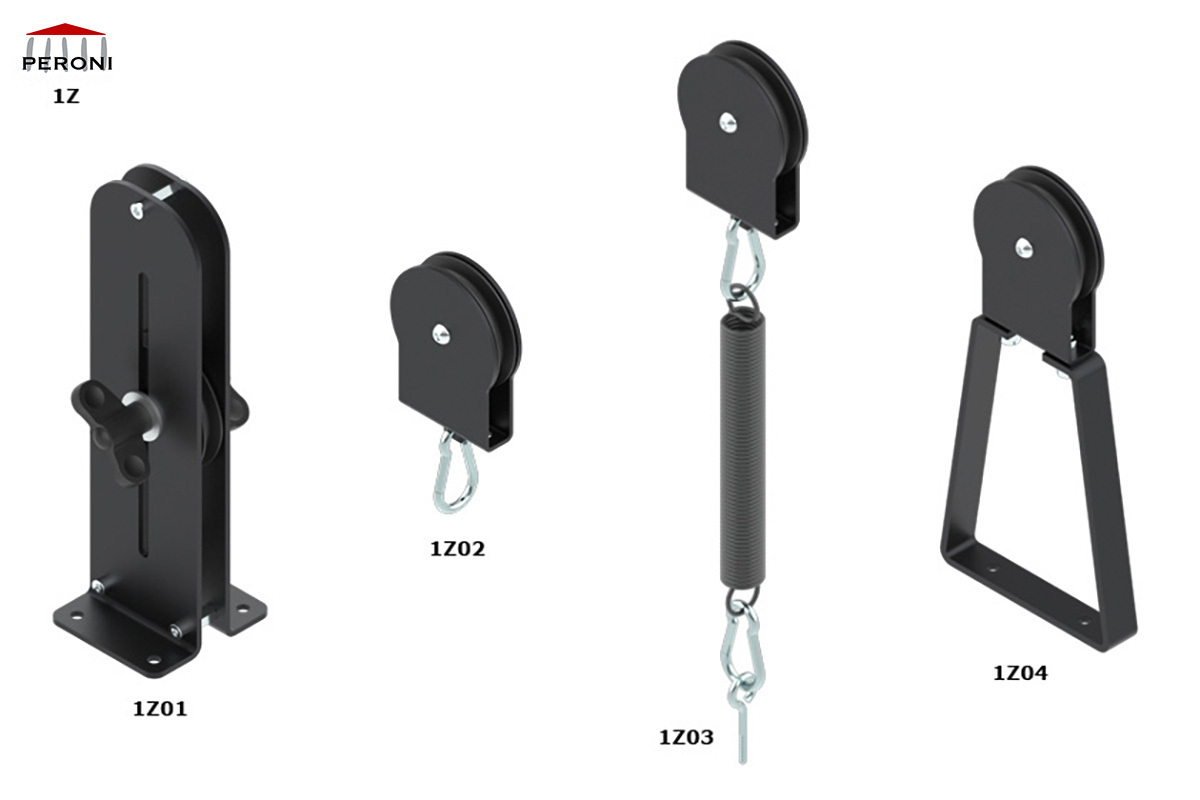

1Z – Hand Line Pulleys
1Z01 – Adjustable floor pulley
1Z02 – Weight floor pulley
1Z03 – Spring loaded floor pulley
1Z04 – Floor pulley with foot stirrup
